Ручные регулирующие клапаны STAD.BY предназначены для создания локального сопротивления с целью регулировки избыточного давления и расхода теплоносителя. Они могут быть использованы внутри систем водяного отопления, систем тепло- и холодоснабжения, а также в системах водоснабжения (за исключением питьевого водоснабжения) для статической балансировки расхода в системе.
Клапан разработан в Республике Беларусь. При разработке клапана наши инженеры использовали хорошо себя зарекомендовавшие технические решения лучших мировых образцов.
• ГАРАНТИЯ 24 МЕСЯЦА
• СРЕДНИЙ СРОК СЛУЖБЫ 10 ЛЕТ
• СООТВЕТСТВИЕ ГОСТ И ТРЕБОВАНИЯМ БЕЗОПАСНОСТИ
• БЕСПЛАТНАЯ ДОСТАВКА ПО РФ
• для систем теплоснабжения
• для систем холодоснабжения
• для систем водоснабжения (ГВС)
область применения: системы тепло- и холодоснабжения. системы водоснабжения (гвс).
функции: балансировка. предварительная настройка. измерение перепада давления и расхода. закрытие. дренаж. присоединение импульсной трубки.
соединение: внутренняя резьба в соответствии с гост6357-81.
номинальное давление: 1.6 мпа; испытательное давление 2.4мпа.
температура: max рабочая температура: 120°с (кратковременно до 150°с), min рабочая температура: — 20°с.
среда: вода и нейтральные жидкости, водно-гликолевая смесь (0-57%).
материал: корпус клапана, шпиндель, золотник, поршень, толкатель, заглушка, измерительные штуцеры, крышки – латунь лс гост 1020-97.
кольца резиновые уплотнительные – материал epdm.
шайба – фторопласт.
пружина – нержавеющая сталь.
рукоятка – полиамид стеклонаполненный.
сплав: корпус клапана и его составные части выполнены из латуни лс гост 1020-97, обеспечивающей долговечность и надежность эксплуатации клапана сводя риск протечки к нулю.
рукоятка: эргономичная рукоятка выполнена из стеклонаполненного полиамида, что усиливает её механические характеристики и температурный режим до 120 °c. а так же имеет возможность считывания показаний, что обеспечивает точность и простоту балансировки. клапан имеет запорную функцию и позволяет зафиксировать необходимую настройку при помощи шестигранного ключа через центр рукоятки, с целью защиты от разбалансировки системы потребителем.
самоуплотняющиеся измерительные штуцера: измерительные штуцера гарантируют простоту подключения измерительного балансировочного прибора (дифференциального манометра) и точность балансировки. измерительные штуцера выполнены самоуплотняющимися. для проведения измерений открутить защитные колпачки и вставить зонды (иглы) измерительного прибора.
высокая точность для всех настроек: гарантирует точную балансировку.
маркировка: на корпус наносятся данные о номинальном давлении pn, номинальном диаметре dn, рабочей температуре t, указатель направления потока, товарный знак.
дренаж: клапаны имеют дренажное отверстие для присоединения к шлангу с резьбой g1/2. имеется возможность для подключения импульсной трубки.
6 типоразмеров с условным проходом от 15 до 50
| Артикул | ТМЦ | Ед. изм. | Вес брутто | Кол-во в груз. месте |
| Клапан балансировочный ручной STAD.BY Тип 1 | ||||
| BY-52851615 | Клапан балансировочный ручной STAD.BY с дренажем, внутренняя резьба, DN15, Kvs = 2,97 м3/ч, Tmax = 120°C, PN16, материал корпуса — латунь | шт. | 0,629 | 24 |
| BY-52851620 | Клапан балансировочный ручной STAD.BY с дренажем, внутренняя резьба, DN20, Kvs = 6,0 м3/ч, Tmax = 120°C, PN16, материал корпуса — латунь | шт. | 0,666 | 24 |
| BY-52851625 | Клапан балансировочный ручной STAD.BY с дренажем, внутренняя резьба, DN25, Kvs = 8,4 м3/ч, Tmax = 120°C, PN16, материал корпуса — латунь | шт. | 0,866 | 12 |
| BY-52851632 | Клапан балансировочный ручной STAD.BY с дренажем, внутренняя резьба, DN32, Kvs = 12,83 м3/ч, Tmax = 120°C, PN16, материал корпуса — латунь | шт. | 1,092 | 12 |
| BY-52851640 | Клапан балансировочный ручной STAD.BY с дренажем, внутренняя резьба, DN40, Kvs = 20,81 м3/ч, Tmax = 120°C, PN16, материал корпуса — латунь | шт. | 1,5 | 12 |
| BY-52851650 | Клапан балансировочный ручной STAD.BY с дренажем, внутренняя резьба, DN50, Kvs = 35,86 м3/ч, Tmax = 120°C, PN16, материал корпуса — латунь | шт. | 2,166 | 3 |

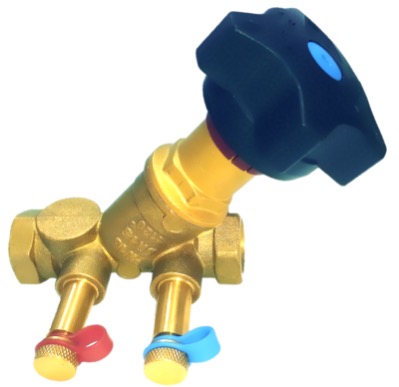

| Клапан балансировочный ручной STAD.BY Тип 2 | ||||
| BY-52851015 | Клапан балансировочный ручной STAD.BY без дренажа, внутренняя резьба, DN15, Kvs = 2,97 м3/ч, Tmax = 120°C, PN16, материал корпуса — латунь | шт. | 0,629 | 24 |
| BY-52851020 | Клапан балансировочный ручной STAD.BY без дренажа, внутренняя резьба, DN20, Kvs = 6,0 м3/ч, Tmax = 120°C, PN16, материал корпуса — латунь | шт. | 0,666 | 24 |
| BY-52851025 | Клапан балансировочный ручной STAD.BY без дренажа, внутренняя резьба, DN25, Kvs = 8,4 м3/ч, Tmax = 120°C, PN16, материал корпуса — латунь | шт. | 0,866 | 16 |
| BY-52851032 | Клапан балансировочный ручной STAD.BY без дренажа, внутренняя резьба, DN32, Kvs = 12,83 м3/ч, Tmax = 120°C, PN16, материал корпуса — латунь | шт. | 1,092 | 12 |
| BY-52851040 | Клапан балансировочный ручной STAD.BY без дренажа, внутренняя резьба, DN40, Kvs = 20,81 м3/ч, Tmax = 120°C, PN16, материал корпуса — латунь | шт. | 1,5 | 12 |
| BY-52851050 | Клапан балансировочный ручной STAD.BY без дренажа, внутренняя резьба, DN50, Kvs = 35,86 м3/ч, Tmax = 120°C, PN16, материал корпуса — латунь | шт. | 2,166 | 3 |

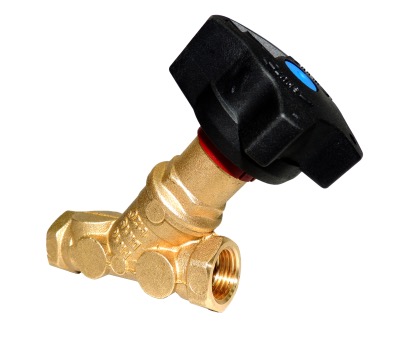

| Клапан балансировочный ручной STAD.BY Тип 3 | ||||
| BY-52851315 | Клапан балансировочный ручной STAD.BY без дренажа, без изм. ниппелей, внутренняя резьба, DN15, Kvs = 2,97 м3/ч, Tmax = 120°C, PN16, материал корпуса — латунь | шт. | 0,629 | 24 |
| BY-52851320 | Клапан балансировочный ручной STAD.BY без дренажа, без изм. ниппелей, внутренняя резьба, DN20, Kvs = 6,0 м3/ч, Tmax = 120°C, PN16, материал корпуса — латунь | шт. | 0,666 | 24 |
| BY-52851325 | Клапан балансировочный ручной STAD.BY без дренажа, без изм. ниппелей, внутренняя резьба, DN25, Kvs = 8,4 м3/ч, Tmax = 120°C, PN16, материал корпуса — латунь | шт. | 0,866 | 16 |
| BY-52851332 | Клапан балансировочный ручной STAD.BY без дренажа, без изм. ниппелей, внутренняя резьба, DN32, Kvs = 12,83 м3/ч, Tmax = 120°C, PN16, материал корпуса — латунь | шт. | 1,092 | 12 |
| BY-52851340 | Клапан балансировочный ручной STAD.BY без дренажа, без изм. ниппелей, внутренняя резьба, DN40, Kvs = 20,81 м3/ч, Tmax = 120°C, PN16, материал корпуса — латунь | шт. | 1,5 | 12 |
| BY-52851350 | Клапан балансировочный ручной STAD.BY без дренажа, без изм. ниппелей,внутренняя резьба, DN50, Kvs = 35,86 м3/ч, Tmax = 120°C, PN16, материал корпуса — латунь | шт. | 2,166 | 3 |
