Термостатический комплект WK

Термостатическая головка WK фирмы Heimeier может быть установлена на все радиаторы со встроенными клапанами, термостатическая вставка которых имеет резьбу M30x1.5. Заполненный жидкостью термостат. Термоголовка «WK» поворачивается на 180° для монтажа слева или справа от радиатора. Это позволяет использовать одну и ту же модель для монтажа в любой из позиций. Высокое приводное усилие, минимальное запаздывание, оптимальное время закрытия.

Узнать стоимость

ИНФОРМАЦИЯ О ПРОДУКЦИИ

Стабильное регулирование даже при небольшом изменении расчетного значения р-диапазона. Соответствует всем требованиям нормативов EnEV и стандарта DIN V 4701-10 (Германия). Маркировкой указаны верхний и нижний пределы температурного диапазона, для ограничения настройки используются два энергосберегающих зажима. Индикаторы настройки на лицевой стороне головки и маркировка для людей со слабым зрением. Указатель направления вращения. Символы для основного и экономного ночного режимов отопления. Краткая информация с описанием наиболее важных настроек. Белый (RAL 9016) колпачок с нанесенной шкалой.

Ключевые особенности

Модель с уменьшенной длиной и диаметром
Жидкостный термостат с высоким приводным усилием и точностью регулировки
Ограничение или блокировка настройки

Технические характеристики

Область применения:

Системы отопления

Функция:

Контроль температуры в помещении.
Защита от замерзания.
Ограничение или блокировка настройки.

Поведение регулирования:

Пропорциональный контроль, без вспомогательной энергии. Жидкостный термостат. Высокое усилие закрытия, минимальный гистерезис, оптимальное время закрытия.
Стабильное регулирование даже в случае небольшого изменения расчетного р-диапазона (<1K).

Номинальный диапазон температур:

6 °C — 28 °C

Температура:

Макс. температура сенсора: 50°C

Удельное расширение:

0.22 мм/K,
Ограничитель хода клапана

Влияние температуры воды:

0.7 K

Воздействие перепада давления:

0.3 K

Время закрытия:

24 мин

Гистерезис:

0.3 K

Материал:

ABS, PA6.6GF30, латунь, сталь,
Жидкостный термостат.

Цвет:

Белый RAL 9016

Маркировка:

Heimeier.
Числовые настройки 1-5.
Указатель направления вращения.

Присоединение:

Предназначен для установки на всех термостатических клапанах HEIMEIER и радиаторов со встроенными клапанами, которые имеют термостатическую вставку с резьбой M30x1.5.

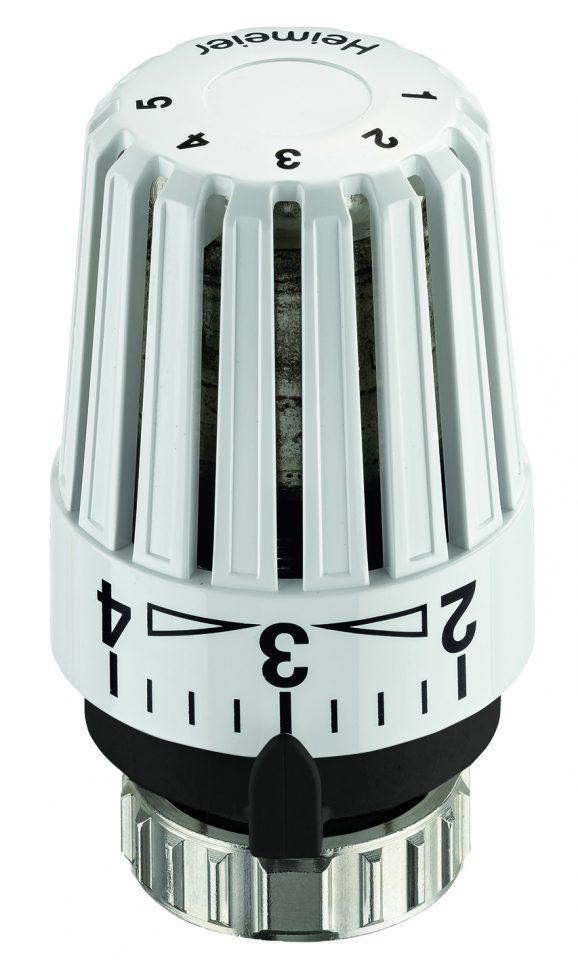

Термостатическая головка D
Cо встроенным датчиком.

Подробнее

EAN	№ изделия
4024052306824	6850-00.500

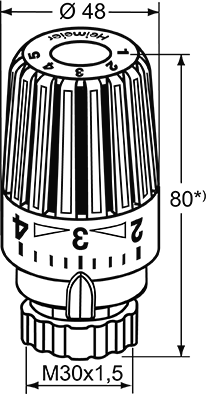

*) Значение настройки 3

Скрыть

Защита от хищения
Для термостатических головок K, DX, D, WK.

Подробнее

EAN	№ изделия
4024052264810	6020-01.347

Скрыть

Соединение для клапанов других производителей
Переходники для монтажа всех термостатических головок HEIMEIER на термостатические клапаны перечисленных производителей.
Стандартное резьбовое соединение M30x1.5.
См. также термостатические головки с прямым соединением для термостатических клапанов других производителей.

Подробнее

Производитель	EAN	№ изделия
Danfoss RA (Ø≈20 mm) *)	4024052297016	9702-24.700
Danfoss RAV (Ø≈34 mm)	4024052300112	9800-24.700
Danfoss RAVL(Ø≈26 mm)	4024052295913	9700-24.700
Vaillant (Ø≈30 mm)	4024052296019	9700-27.700
TA (M28x1,5)	4024052336418	9701-28.700
Herz (M28x1,5)	4024052296316	9700-30.700
Markaryd (M28x1,5)	4024052296514	9700-41.700
Comap (M28x1,5)	4024052296712	9700-55.700
Giacomini (Ø≈22,6 mm)	4024052429714	9700-33.700
Oventrop (M30x1,0)	4024052428519	9700-10.700
Ista (M32x1,0)	4024052511419	9700-36.700

Скрыть

Соединение для радиаторов со встроенными клапанами
Переходники для монтажа термостатических головок HEIMEIER с резьбой M30x1.5 на термостатические вставки с зажимным устройством.
Стандартное резьбовое соединение M30x1.5.
Исключение: термостатическая головка WK подходит только для монтажа на термостатические вставки с резьбовым соединением M30x1.5.

Подробнее

		EAN	№ изделия
Серия 2	(20 x 1)	4024052297214	9703-24.700
Серия 3	(23,5 x 1,5), выпускается с 10/98	4024052313518	9704-24.700

Скрыть

Насадка на шток
Для термостатических клапанов.

Подробнее

L [мм]	EAN	№ изделия
Никелированная латунь
20	4024052528813	2201-20.700
30	4024052528912	2201-30.700
Пластик черного цвета
15	4024052553310	2001-15.700
30	4024052165018	2002-30.700

Скрыть

Угловой адаптер M30x1.5

Подробнее

EAN	№ изделия
4024052035724	7300-00.700

Скрыть

Крепежное кольцо
M30x1,5 для термостатических головок - K, DX, D, F

Подробнее

EAN	№ изделия
4024052376612	6000-11.034

Скрыть
