Eclipse F

Термостатический клапан Eclipse оснащен уникальным встроенным ограничителем, который регулирует избыточный расход. Расход регулируется непосредственно на клапане. После корректировки он не будет превышен даже при наличии изменений нагрузки в системе. Клапан контролирует расход независимо от перепада давления. Следовательно, сложные расчеты, чтобы определить настройку не требуется.

Узнать стоимость
ИНФОРМАЦИЯ О ПРОДУКЦИИ

Термостатический клапан с ограничителем расхода

Термостатический клапан Eclipse оснащен уникальным встроенным ограничителем, который регулирует избыточный расход. Расход регулируется непосредственно на клапане. После корректировки он не будет превышен даже при наличии изменений нагрузки в системе. Клапан контролирует расход независимо от перепада давления. Следовательно, сложные расчеты, чтобы определить настройку не требуется.

Ключевые особенности

Встроенный ограничитель расхода

устраняет перерасходы

Простая регулировка

преднастройка обеспечит проектный расход

Диапазон расхода от 10 до 150 л/ч

широкий диапазон настроек

Идеально подходит для модернизации систем

стандартные размеры

Все корпуса клапанов с маркировкой II+ могут быть модернизированы в Eclipse

То есть Calypso exact, Calypso, Mikrotherm F, Multilux, Multilux 4-Set

Технические характеристики

Область применения:

Системы отопления

Функция:

Регулирование
Ограничение расхода
Закрытие

Диапазон размеров:

DN 10-20

Номинальное давление:

PN 10

Температура:

Макс. рабочая температура: 120°C, с защитным колпачком или приводом 100°C.
Мин. рабочая температура: -10°C

Диапазон расхода:

Расход может быть предварительно настроен в следующем диапазоне: 10-150 л/ч.
Заводская настройка: Настройка для заполнения системы.
(Максимально номинальный расход qmN при 10 кПа согласно EN 215: 110 л/ч)

Перепад давления (ΔpV):

Макс. перепад давления:
60 кПа (<30 dB(A))
Мин. перепад давления:
10 – 100 л/ч = 10 кПа
100 – 150 л/ч = 15 кПа

Материал:

Корпус клапана: Латунь
Уплотнение: EPDM
Конус клапана: EPDM
Возвратная пружина: Нержавеющая сталь
Вставка клапана: Латунь, Полифениленсульфид
Всю верхнюю часть клапана можно заменить с помощью монтажного инструмента HEIMEIER, не сливая теплоноситель из системы.
Шток: Шток из стали Niro с уплотнением из двойного уплотнительного кольца.

Обработка поверхностей:

Корпус клапана и фитинги покрыты никелем.

Маркировка:

Маркировка THE; код страны; стрелка; указывающая направления потока; маркировка DN и KEYMARK Обозначение. Клапаны серии II+ обозначение.
Оранжевый защитный колпачок.

Стандарты:

Клапаны Eclipse должны соответствовать следующим требованиям:
– Изделия сертифицированы и испытаны KEYMARK согласно DIN EN 215, серия F.

Соединение:

Версия с внутренней резьбой предназначена для подключения к резьбовой трубе или в сочетании с компрессионными фитингами к медной или стальной прецизионной трубе.
Благодаря двойным присоединительным фитингам, клапан подходит для соединения с многослойными трубами.

Соединение термостатических головок и приводов:

HEIMEIER M30x1,5

Угловая модель
Подробнее
DN
D
d2
l3
l4
l5
H1
Диапазон расхода
[л/ч]
EAN
№ изделия
10
Rp3/8
R3/8
24
49
20
24
10-150
4024052932313
3461-01.000
15
Rp1/2
R1/2
26
53
23
23,5
10-150
4024052932412
3461-02.000
20
Rp3/4
R3/4
30
63
26
21,5
10-150
4024052932511
3461-03.000

*) SW1: DN 10 = 22 mm, DN 15 = 27 mm, DN 20 = 32 mm
SW2: DN 10 = 27 mm, DN 15 = 30 mm, DN 20 = 37 mm

Значения H1 и H2 — расстояние от оси клапана до края термостатической вставки.

Скрыть
Проходная модель
Подробнее
DN
D
d2
l1
l2
H2
Диапазон расхода
[л/ч]
EAN
№ изделия
10
Rp3/8
R3/8
50
76
22,5
10-150
4024052932610
3462-01.000
15
Rp1/2
R1/2
55
83
22,5
10-150
4024052932719
3462-02.000
20
Rp3/4
R3/4
65
97
22,5
10-150
4024052932818
3462-03.000

*) SW1: DN 10 = 22 mm, DN 15 = 27 mm, DN 20 = 32 mm
SW2: DN 10 = 27 mm, DN 15 = 30 mm, DN 20 = 37 mm

Значения H1 и H2 — расстояние от оси клапана до края термостатической вставки.

Скрыть
Проходная модель
Угловой с укороченными монтажными размерами. Латунь. Не подходит для компрессионных фитингов для многослойных труб.
Подробнее
DN
D
d2
l1
l2
H2
Диапазон расхода
[л/ч]
EAN
№ изделия
10
Rp3/8
R3/8
50
76
22,5
10-150
4024052932610
3462-01.000
15
Rp1/2
R1/2
55
83
22,5
10-150
4024052932719
3462-02.000
20
Rp3/4
R3/4
65
97
22,5
10-150
4024052932818
3462-03.000

*) SW1: DN 10 = 22 mm, DN 15 = 27 mm, DN 20 = 32 mm
SW2: DN 10 = 27 mm, DN 15 = 30 mm, DN 20 = 37 mm

Значения H1 и H2 — расстояние от оси клапана до края термостатической вставки.

Скрыть
Осевой
Подробнее
DN
D
d2
l3
l4
H1
Диапазон расхода
[л/ч]
EAN
№ изделия
10
Rp3/8
R3/8
24,5
50
34,5
10-150
4024052932016
3460-01.000
15
Rp1/2
R1/2
26
53
34,5
10-150
4024052932115
3460-02.000
20
Rp3/4
R3/4
30
63
34,5
10-150
4024052932214
3460-03.000
Скрыть
Двойной угловой
Монтаж на радиаторе - слева.
Бронза. Подходит для соединения с многослойными трубами.
Подробнее
DN
D
d2
l3
l4
H1
Диапазон расхода
[л/ч]
EAN
№ изделия
10
Rp3/8
R3/8
24,5
50
34,5
10-150
4024052932016
3460-01.000
15
Rp1/2
R1/2
26
53
34,5
10-150
4024052932115
3460-02.000
20
Rp3/4
R3/4
30
63
34,5
10-150
4024052932214
3460-03.000
Скрыть
Двойной угловой
Монтаж на радиаторе - справа.
Бронза. Подходит для соединения с многослойными трубами.
Подробнее
DN
D
d2
l3
l4
Диапазон расхода
[л/ч]
EAN
№ изделия
10
Rp3/8
R3/8
26
52
10-150
4024052931118
3934-01.000
15
Rp1/2
R1/2
29
58
10-150
4024052931415
3934-02.000

*) SW1: DN 10 = 22 mm, DN 15 = 27 mm, DN 20 = 32 mm
SW2: DN 10 = 27 mm, DN 15 = 30 mm, DN 20 = 37 mm

Значения H1 и H2 — расстояние от оси клапана до края термостатической вставки.

Скрыть

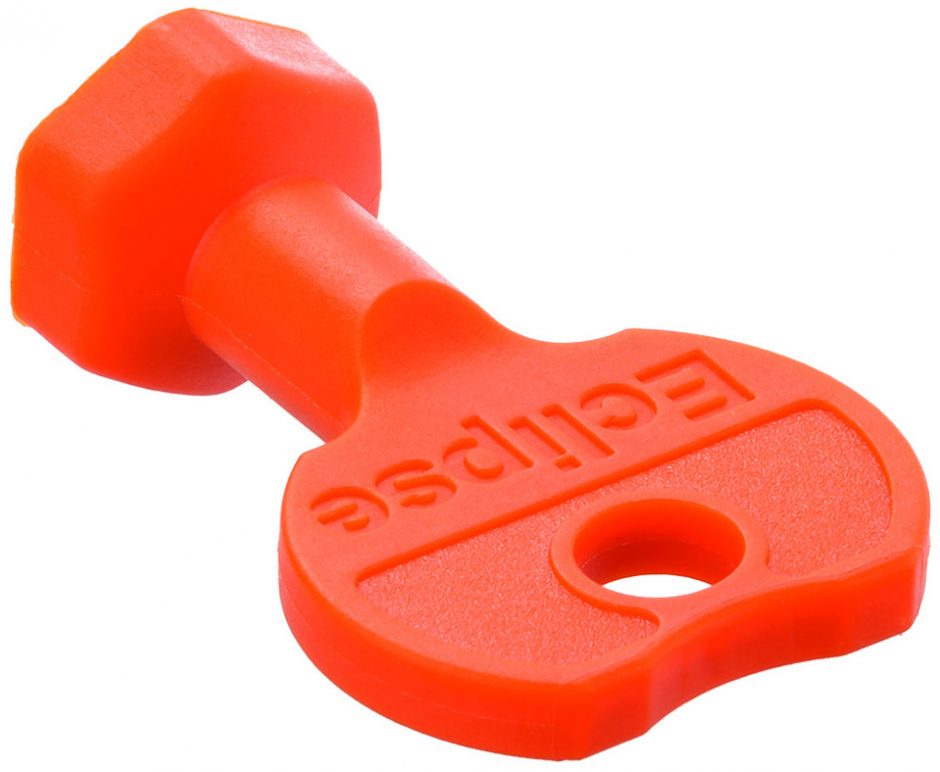

Ключ для настройки
Eclipse. Оранжевого цвета.
Подробнее
EAN
№ изделия
4024052937714
3930-02.142
Скрыть
Компрессионный фитинг
для медных и стальных тонкостенных труб согласно DIN EN 1057/10305-1/2.
Соединение с внутренней резьбой Rp3/8-Rp3/4.
Уплотнение металл-металл.
Никелированная латунь.
При толщине стенки трубы 0,8 –1 мм необходимо использовать опорные втулки. Соблюдайте рекомендации изготовителя труб.
Подробнее
Ø трубы
DN
EAN
№ изделия
12
10 (3/8″)
4024052174614
2201-12.351
14
15 (1/2″)
4024052174713
2201-14.351
15
15 (1/2″)
4024052175017
2201-15.351
16
15 (1/2″)
4024052175116
2201-16.351
18
20 (3/4″)
4024052175215
2201-18.351
Скрыть
Опорная втулка
Для медных или стальных тонкостенных труб с толщиной стенки 1 мм.
Латунь.
Подробнее
Ø трубы
L
EAN
№ изделия
12
25,0
4024052127016
1300-12.170
15
26,0
4024052127917
1300-15.170
16
26,3
4024052128419
1300-16.170
18
26,8
4024052128815
1300-18.170
Скрыть
Двойной соединительный фитинг
для крепления пластиковых, медных, тонкостенных стальных или металлопластиковых труб.
Латунный, никелированный.
Подробнее
L
EAN
№ изделия
G3/4 x R1/2
26
4024052308415
1321-12.083
Скрыть
Компрессионный фитинг
для медных и стальных тонкостенных труб согласно DIN EN 1057/10305-1/2.
Соединение с наружной резьбой G3/4 согласно DIN EN 16313 (Евроконус).
Уплотнение металл-металл.
Никелированная латунь.
При толщине стенки трубы 0,8 –1 мм необходимо использовать опорные втулки. Соблюдайте рекомендации изготовителя труб.
Подробнее
Ø трубы
EAN
№ изделия
12
4024052214211
3831-12.351
14
4024052214310
3831-14.351
15
4024052214617
3831-15.351
16
4024052214914
3831-16.351
18
4024052215218
3831-18.351
Скрыть
Компрессионный фитинг
для медных и тонкостенных стальных труб согласно DIN EN 1057/10305-1/2 и нержавеющей трубы.
Соединение с наружной резьбой G3/4 согласно DIN EN 16313 (Eurocone).
Мягкое уплотнение, макс. 95°C.
Никелированная латунь.
Подробнее
Ø трубы
EAN
№ изделия
15
4024052515851
1313-15.351
18
4024052516056
1313-18.351
Скрыть
Компрессионный фитинг
для пластмассовых труб DIN 4726, ISO 10508. PE-X: DIN 16892/16893, EN ISO 15875; PB: DIN 16968/16969.
Соединение с наружной резьбой G3/4 согласно DIN EN 16313 (Eurocone).
Конусное соединение уплотнительным кольцом.
Никелированная латунь.
Подробнее
Ø трубы
EAN
№ изделия
12×1,1
4024052136018
1315-12.351
14×2
4024052134618
1311-14.351
16×1,5
4024052136117
1315-16.351
16×2
4024052134816
1311-16.351
17×2
4024052134915
1311-17.351
18×2
4024052135110
1311-18.351
20×2
4024052135318
1311-20.351
Скрыть
Компрессионный фитинг
для металлопластиковых труб в соответствии с DIN 16836.
Соединение с наружной резьбой G3/4 в соответствии с DIN EN 16313 (Евроконус).
Никелированная латунь.
Подробнее
Ø трубы
EAN
№ изделия
16×2
4024052137312
1331-16.351
18×2
4024052137411
1331-18.351
Скрыть
Компрессионный фитинг
Для многослойных труб согласно DIN 16836.
Соединение с внутренней резьбой Rp1/2.
Никелированная латунь.
Подробнее
Ø трубы
№ изделия
16×2
4024052138616
1335-16.351
Скрыть
Монтажный инструмент
в комплекте с футляром, торцевым гаечным ключом и сменными уплотнениями для замены термостатических клапанов без дренажа системы (для клапанов DN 10 - DN 20).
Подробнее
EAN
№ изделия
Монтажный инструмент
4024052298914
9721-00.000
Скрыть
Измерительные ниппели для монтажного инструмента
Для измерения перепада давления на термостатическом клапане с помощью балансировочного прибора TA-SCOPE.
Подробнее
EAN
№ изделия
4024052942114
9790-01.890
Скрыть
Замена термостатической вставки
с автоматическим ограничителем расхода для Eclipse.
Подробнее
EAN
№ изделия
4024052940912
3930-02.300
Скрыть
