термостатическое регулирование
отопительных систем

V-exact II

Термостатический клапан применяется в двухтрубных системах отопления. Бесступенчатая предварительная настройка обеспечивает точное гидравлическое распределение, в завимости от мощностей потребителей. Клапан работает в широком диапазоне расходов, с улучшенными шумовыми характеристиками и очень низкой толерантностью расхода.

Узнать стоимость
ИНФОРМАЦИЯ О ПРОДУКЦИИ

Термостатический клапан с предварительной настройкой

Термостатический клапан применяется в двухтрубных системах отопления. Бесступенчатая предварительная настройка обеспечивает точное гидравлическое распределение, в завимости от мощностей потребителей. Клапан работает в широком диапазоне расходов, с улучшенными шумовыми характеристиками и очень низкой толерантностью расхода.

Ключевые особенности

Оптимизированные шумовые характеристики

Благодаря специально разработанной настройке

Большой диапазон расхода

Для различных областей применения

Двойное уплотнительное кольцо

Для обеспечения надежной работы

Корпус из литьевой бронзы,

Коррозионная стойкость и безопасность

Технические характеристики

Область применения:

Системы отопления

Функция:

Регулирование
Бесступенчатая настройка
Закрытие

Диапазон размеров:

DN 10-20

Номинальное давление:

PN 10

Температура:

Макс. рабочая температура: 120°C, с защитным колпачком или приводом 100°C, с пресс-фитингом 110°C.
Мин. рабочая температура: -10°C

Материал:

Корпус клапана: коррозинно-стойкая литьевая бронза
Уплотнение: EPDM
Конус клапана: EPDM
Возвратная пружина: Нержавеющая сталь
Вставка клапана: Латунь, Полифениленсульфид
Всю верхнюю часть клапана можно заменить с помощью монтажного инструмента HEIMEIER, не сливая теплоноситель из системы.
Шток: Шток из стали Niro с уплотнением из двойного уплотнительного кольца.

Обработка поверхностей:

Корпус клапана и фитинги покрыты никелем.

Маркировка:

Маркировка THE; код страны; стрелка; указывающая направления потока; маркировка DN и KEYMARK Обозначение. Клапаны серии II+ – обозначение.
Белый защитный колпачок.

Стандарты:

Клапаны V-exact II должны соответствовать следующим требованиям:
– Изделия сертифицированы и испытаны KEYMARK согласно DIN EN 215, серия D.
– «улучшенная версия» и «стандартная версия» по спецификации FW 507 составлена Arbeitsgemeinschaft Fernwärme (AGFW) (Рабочая группа по Теплоснабжению).

Соединение:

Клапаны могут соединяться со стальными трубами или трубами из медьсодержащих прецизионных сплавов или трубами Verbund при помощи компрессионных фитингов (только клапаны DN 15).
При помощи компрессионных фитингов клапаны с наружной резьбой могут соединяться с пластиковой трубой.
Клапаны с прессовым соединением Viega (15 мм) с фитингом SC-Contur подходят для медных труб, труб Viega Sanpress из нержавеющей стали и стальных труб Prestabo.

Соединение термостатических головок и приводов:

HEIMEIER M30x1,5

Угловая модель
Подробнее
DN
D
d2
l3
l4
l5
H1
Kv при макс. значении
p-диапазона 2K
Kvs
EAN
№ изделия
10
Rp3/8
R3/8
26
52
23,5
23,5
0,025 – 0,670
0,86
4024052838318
3711-01.000
15
Rp1/2
R1/2
29
58
27
23,5
0,025 – 0,670
0,86
4024052838417
3711-02.000
20
Rp3/4
R3/4
34
66
29
21,5
0,025 – 0,670
0,86
4024052838516
3711-03.000

*) SW1: DN 10 = 22 mm, DN 15 = 27 mm, DN 20 = 32 mm
SW2: DN 10 = 27 mm, DN 15 = 30 mm, DN 20 = 37 mm

Значения H1 и H2 — расстояние от оси клапана до края термостатической вставки.

Kvs = м3/ч при перепаде давления в 1 бар и полностью открытом клапане.

Kv [xp] макс. 2 K = м3/ч при падении давления 1 бар с термостатической головкой.

Скрыть
Угловая модель
с укороченными монтажными размерами. Латунь. Не подходит для компрессионных фитингов для многослойных труб.
Подробнее
DN
D
d2
l3
l4
l5
H1
Kv при макс. значении
p-диапазона 2K
Kvs
EAN
№ изделия
10
Rp3/8
R3/8
24
49
20
24
0,025 — 0,670
0,86
4024052923014
3451-01.000
15
Rp1/2
R1/2
26
53
23
23,5
0,025 — 0,670
0,86
4024052922918
3451-02.000
20
Rp3/4
R3/4
30
63
26
21,5
0,025 — 0,670
0,86
4024052927814
3451-03.000

*) SW1: DN 10 = 22 mm, DN 15 = 27 mm, DN 20 = 32 mm
SW2: DN 10 = 27 mm, DN 15 = 30 mm, DN 20 = 37 mm

Значения H1 и H2 — расстояние от оси клапана до края термостатической вставки.

Kvs = м3/ч при перепаде давления в 1 бар и полностью открытом клапане.

Kv [xp] макс. 2 K = м3/ч при падении давления 1 бар с термостатической головкой.

Скрыть
Угловая модель
с прессфитингом Viega 15 мм
Подробнее
DN
d2
l3
l4
H1
Kv при макс. значении
p-диапазона 2K
Kvs
EAN
№ изделия
15
R1/2
29
58
23,5
0,025 – 0,670
0,86
4024052840014
3717-15.000

*) SW1: DN 10 = 22 mm, DN 15 = 27 mm, DN 20 = 32 mm
SW2: DN 10 = 27 mm, DN 15 = 30 mm, DN 20 = 37 mm

Значения H1 и H2 — расстояние от оси клапана до края термостатической вставки.

Kvs = м3/ч при перепаде давления в 1 бар и полностью открытом клапане.

Kv [xp] макс. 2 K = м3/ч при падении давления 1 бар с термостатической головкой.

Скрыть
Угловая модель
с наружной резьбой G 3/4
Подробнее
DN
d1
d2
l3
l4
H1
Kv при макс. значении
p-диапазона 2K
Kvs
EAN
№ изделия
15
G3/4
R1/2
29
58
21,5
0,025 – 0,670
0,86
4024052840212
3719-02.000
Скрыть
Проходная модель
Подробнее
DN
D
d2
l1
l2
H2
Kv при макс. значении
p-диапазона 2K
Kvs
EAN
№ изделия
10
Rp3/8
R3/8
59
85
21,5
0,025 – 0,670
0,86
4024052838615
3712-01.000
15
Rp1/2
R1/2
66
95
21,5
0,025 – 0,670
0,86
4024052838714
3712-02.000
20
Rp3/4
R3/4
74
106
23,5
0,025 – 0,670
0,86
4024052838912
3712-03.000

*) SW1: DN 10 = 22 mm, DN 15 = 27 mm, DN 20 = 32 mm
SW2: DN 10 = 27 mm, DN 15 = 30 mm, DN 20 = 37 mm

Значения H1 и H2 — расстояние от оси клапана до края термостатической вставки.

Kvs = м3/ч при перепаде давления в 1 бар и полностью открытом клапане.

Kv [xp] макс. 2 K = м3/ч при падении давления 1 бар с термостатической головкой.

Скрыть
Проходная модель
Угловой с укороченными монтажными размерами. Латунь. Не подходит для компрессионных фитингов для многослойных труб.
Подробнее
DN
D
d2
l1
l2
H2
Kv при макс. значении
p-диапазона 2K
Kvs
EAN
№ изделия
10
Rp3/8
R3/8
50
76
22,5
0,025 — 0,670
0,86
4024052926817
3452-01.000
15
Rp1/2
R1/2
55
83
22,5
0,025 — 0,670
0,86
4024052926916
3452-02.000
20
Rp3/4
R3/4
65
97
22,5
0,025 — 0,670
0,86
4024052927913
3452-03.000

*) SW1: DN 10 = 22 mm, DN 15 = 27 mm, DN 20 = 32 mm
SW2: DN 10 = 27 mm, DN 15 = 30 mm, DN 20 = 37 mm

Значения H1 и H2 — расстояние от оси клапана до края термостатической вставки.

Kvs = м3/ч при перепаде давления в 1 бар и полностью открытом клапане.

Kv [xp] макс. 2 K = м3/ч при падении давления 1 бар с термостатической головкой.

Скрыть

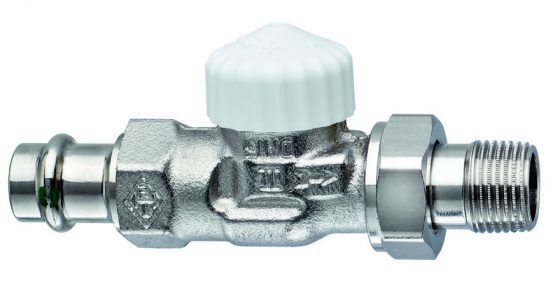

Проходная модель
с прессфитингом Viega 15 мм
Подробнее
DN
d2
l1
H2
Kv при макс. значении
p-диапазона 2K
Kvs
EAN
№ изделия
15
R1/2
66
21,5
0,025 – 0,670
0,86
4024052840113
3718-15.000

*) SW1: DN 10 = 22 mm, DN 15 = 27 mm, DN 20 = 32 mm
SW2: DN 10 = 27 mm, DN 15 = 30 mm, DN 20 = 37 mm

Значения H1 и H2 — расстояние от оси клапана до края термостатической вставки.

Kvs = м3/ч при перепаде давления в 1 бар и полностью открытом клапане.

Kv [xp] макс. 2 K = м3/ч при падении давления 1 бар с термостатической головкой.

Скрыть
Проходная модель
с наружной резьбой G 3/4
Подробнее
DN
d1
d2
H2
Kv при макс. значении
p-диапазона 2K
Kvs
EAN
№ изделия
15
G3/4
R1/2
21,5
0,025 – 0,670
0,86
4024052840311
3720-02.000

*) SW1: DN 10 = 22 mm, DN 15 = 27 mm, DN 20 = 32 mm
SW2: DN 10 = 27 mm, DN 15 = 30 mm, DN 20 = 37 mm

Значения H1 и H2 — расстояние от оси клапана до края термостатической вставки.

Kvs = м3/ч при перепаде давления в 1 бар и полностью открытом клапане.

Kv [xp] макс. 2 K = м3/ч при падении давления 1 бар с термостатической головкой.

Скрыть
Проходная модель
с коленом
Подробнее
DN
D
d2
l1
H2
Kv при макс. значении
p-диапазона 2K
Kvs
EAN
№ изделия
15
Rp1/2
R1/2
66
21,5
0,025 – 0,670
0,86
4024052840717
3756-02.000

*) SW1: DN 10 = 22 mm, DN 15 = 27 mm, DN 20 = 32 mm
SW2: DN 10 = 27 mm, DN 15 = 30 mm, DN 20 = 37 mm

Значения H1 и H2 — расстояние от оси клапана до края термостатической вставки.

Kvs = м3/ч при перепаде давления в 1 бар и полностью открытом клапане.

Kv [xp] макс. 2 K = м3/ч при падении давления 1 бар с термостатической головкой.

Скрыть
Осевой
Подробнее
DN
D
d2
l3
l4
H1
Kv при макс. значении
p-диапазона 2K
Kvs
EAN
№ изделия
10
Rp3/8
R3/8
26
52
31,5
0,025 – 0,670
0,86
4024052838011
3710-01.000
15
Rp1/2
R1/2
29
58
31,5
0,025 – 0,670
0,86
4024052838110
3710-02.000

*) SW1: DN 10 = 22 mm, DN 15 = 27 mm, DN 20 = 32 mm
SW2: DN 10 = 27 mm, DN 15 = 30 mm, DN 20 = 37 mm

Значения H1 и H2 — расстояние от оси клапана до края термостатической вставки.

Kvs = м3/ч при перепаде давления в 1 бар и полностью открытом клапане.

Kv [xp] макс. 2 K = м3/ч при падении давления 1 бар с термостатической головкой.

Скрыть
Осевой
с наружной резьбой G 3/4
Подробнее
DN
d1
d2
l3
l4
H1
Kv при макс. значении
p-диапазона 2K
Kvs
EAN
№ изделия
15
G3/4
R1/2
29
58
31,5
0,025 – 0,670
0,86
4024052840410
3730-02.000

*) SW1: DN 10 = 22 mm, DN 15 = 27 mm, DN 20 = 32 mm
SW2: DN 10 = 27 mm, DN 15 = 30 mm, DN 20 = 37 mm

Значения H1 и H2 — расстояние от оси клапана до края термостатической вставки.

Kvs = м3/ч при перепаде давления в 1 бар и полностью открытом клапане.

Kv [xp] макс. 2 K = м3/ч при падении давления 1 бар с термостатической головкой.

Скрыть
Двойной угловой
Монтаж на радиаторе - слева
Подробнее
DN
D
d2
l3
l4
Kv при макс. значении
p-диапазона 2K
Kvs
EAN
№ изделия
10
Rp3/8
R3/8
26
52
0,025 – 0,670
0,86
4024052839018
3713-01.000
15
Rp1/2
R1/2
29
58
0,025 – 0,670
0,86
4024052839117
3713-02.000

*) SW1: DN 10 = 22 mm, DN 15 = 27 mm, DN 20 = 32 mm
SW2: DN 10 = 27 mm, DN 15 = 30 mm, DN 20 = 37 mm

Значения H1 и H2 — расстояние от оси клапана до края термостатической вставки.

Kvs = м3/ч при перепаде давления в 1 бар и полностью открытом клапане.

Kv [xp] макс. 2 K = м3/ч при падении давления 1 бар с термостатической головкой.

Скрыть
Двойной угловой
с внешней резьбой G 3/4
Монтаж на радиаторе - слева
Подробнее
DN
d1
d2
l3
l4
Kv при макс. значении
p-диапазона 2K
Kvs
EAN
№ изделия
15
G3/4
R1/2
29
58
0,025 – 0,670
0,86
4024052840519
3733-02.000

*) SW1: DN 10 = 22 mm, DN 15 = 27 mm, DN 20 = 32 mm
SW2: DN 10 = 27 mm, DN 15 = 30 mm, DN 20 = 37 mm

Значения H1 и H2 — расстояние от оси клапана до края термостатической вставки.

Kvs = м3/ч при перепаде давления в 1 бар и полностью открытом клапане.

Kv [xp] макс. 2 K = м3/ч при падении давления 1 бар с термостатической головкой.

Скрыть
Двойной угловой
Монтаж на радиаторе - справа
Подробнее
DN
D
d2
l3
l4
Kv при макс. значении
p-диапазона 2K
Kvs
EAN
№ изделия
10
Rp3/8
R3/8
26
52
0,025 – 0,670
0,86
4024052839315
3714-01.000
15
Rp1/2
R1/2
29
58
0,025 – 0,670
0,86
4024052839414
3714-02.000

*) SW1: DN 10 = 22 mm, DN 15 = 27 mm, DN 20 = 32 mm
SW2: DN 10 = 27 mm, DN 15 = 30 mm, DN 20 = 37 mm

Значения H1 и H2 — расстояние от оси клапана до края термостатической вставки.

Kvs = м3/ч при перепаде давления в 1 бар и полностью открытом клапане.

Kv [xp] макс. 2 K = м3/ч при падении давления 1 бар с термостатической головкой.

Скрыть
Компрессионный фитинг
для медных и стальных тонкостенных труб согласно DIN EN 1057/10305-1/2.
Соединение с внутренней резьбой Rp3/8-Rp3/4.
Уплотнение металл-металл.
Никелированная латунь.
При толщине стенки трубы 0,8 –1 мм необходимо использовать опорные втулки. Соблюдайте рекомендации изготовителя труб.
Подробнее
Ø трубы
DN
EAN
№ изделия
12
10 (3/8″)
4024052174614
2201-12.351
14
15 (1/2″)
4024052174713
2201-14.351
15
15 (1/2″)
4024052175017
2201-15.351
16
15 (1/2″)
4024052175116
2201-16.351
18
20 (3/4″)
4024052175215
2201-18.351
Скрыть
Двойной угловой
с внешней резьбой G 3/4
Монтаж на радиаторе - справа
Подробнее
DN
d1
d2
l3
l4
Kv при макс. значении
p-диапазона 2K
Kvs
EAN
№ изделия
15
G3/4
R1/2
29
58
0,025 – 0,670
0,86
4024052840618
3734-02.000
Скрыть
Ключ для настройки
V-exact II, Calypso exact, Calypso F-exact и Vekolux.
Цвет серый.
Подробнее
EAN
№ изделия
4024052035823
3670-01.142
Скрыть
Компрессионный фитинг
для медных и стальных тонкостенных труб согласно DIN EN 1057/10305-1/2.
Соединение с внутренней резьбой Rp3/8-Rp3/4.
Уплотнение металл-металл.
Никелированная латунь.
При толщине стенки трубы 0,8 –1 мм необходимо использовать опорные втулки. Соблюдайте рекомендации изготовителя труб.
Подробнее
Ø трубы
DN
EAN
№ изделия
12
10 (3/8″)
4024052174614
2201-12.351
14
15 (1/2″)
4024052174713
2201-14.351
15
15 (1/2″)
4024052175017
2201-15.351
16
15 (1/2″)
4024052175116
2201-16.351
18
20 (3/4″)
4024052175215
2201-18.351
Скрыть
Опорная втулка
Для медных или стальных тонкостенных труб с толщиной стенки 1 мм.
Латунь.
Подробнее
Ø трубы
L
EAN
№ изделия
12
25,0
4024052127016
1300-12.170
15
26,0
4024052127917
1300-15.170
16
26,3
4024052128419
1300-16.170
18
26,8
4024052128815
1300-18.170
Скрыть
Компрессионный фитинг
Для многослойных труб согласно DIN 16836.
Соединение с внутренней резьбой Rp1/2.
Никелированная латунь.
Подробнее
Ø трубы
EAN
№ изделия
16 x 2
4024052138616
1335-16.351
Скрыть
Двойной соединительный фитинг
для крепления пластиковых, медных, тонкостенных стальных или металлопластиковых труб.
Латунный, никелированный.
Подробнее
L
EAN
№ изделия
G3/4 x R1/2
26
4024052308415
1321-12.083
Скрыть
Компрессионный фитинг
для медных и стальных тонкостенных труб согласно DIN EN 1057/10305-1/2.
Соединение с наружной резьбой G3/4 согласно DIN EN 16313 (Евроконус).
Уплотнение металл-металл.
Никелированная латунь.
При толщине стенки трубы 0,8 –1 мм необходимо использовать опорные втулки. Соблюдайте рекомендации изготовителя труб.
Подробнее
Ø трубы
EAN
№ изделия
12
4024052214211
3831-12.351
14
4024052214310
3831-14.351
15
4024052214617
3831-15.351
16
4024052214914
3831-16.351
18
4024052215218
3831-18.351
Скрыть
Компрессионный фитинг
для медных и тонкостенных стальных труб согласно DIN EN 1057/10305-1/2 и нержавеющей трубы.
Соединение с наружной резьбой G3/4 согласно DIN EN 16313 (Eurocone).
Мягкое уплотнение, макс. 95°C.
Никелированная латунь.
Подробнее
Ø трубы
EAN
№ изделия
15
4024052515851
1313-15.351
18
4024052516056
1313-18.351
Скрыть
Компрессионный фитинг
для пластмассовых труб DIN 4726, ISO 10508. PE-X: DIN 16892/16893, EN ISO 15875; PB: DIN 16968/16969.
Соединение с наружной резьбой G3/4 согласно DIN EN 16313 (Eurocone).
Конусное соединение уплотнительным кольцом.
Никелированная латунь.
Подробнее
Ø трубы
EAN
№ изделия
12×1,1
4024052136018
1315-12.351
14×2
4024052134618
1311-14.351
16×1,5
4024052136117
1315-16.351
16×2
4024052134816
1311-16.351
17×2
4024052134915
1311-17.351
18×2
4024052135110
1311-18.351
20×2
4024052135318
1311-20.351
Скрыть
Компрессионный фитинг
для металлопластиковых труб в соответствии с DIN 16836.
Соединение с наружной резьбой G3/4 в соответствии с DIN EN 16313 (Евроконус).
Никелированная латунь.
Подробнее
Ø трубы
EAN
№ изделия
16×2
4024052137312
1331-16.351
18×2
4024052137411
1331-18.351
Скрыть
Монтажный инструмент
в комплекте с футляром, торцевым гаечным ключом и сменными уплотнениями для замены термостатических клапанов без дренажа системы (для клапанов DN 10 - DN 20).
Подробнее
EAN
№ изделия
Монтажный инструмент
4024052298914
9721-00.000
Скрыть
Замена термостатической вставки
V-exact II
Подробнее
EAN
№ изделия
4024052841417
3700-02.300
Скрыть
Замена термостатической вставки клапаны обратного потока
Для термостатических клапанов с маркировкой II, выпущенных с 2012 года и маркировкой II+, выпущенных с 2015 года.
Подробнее
EAN
№ изделия
4024052951611
3700-24.300
Скрыть
Похожие товары
Multi V

Multi V – термостатический клапан с соединением HEIMEIER М30х1,5, предназначен для регулирования температуры в системах отопления и холодоснабжения. Клапан предназначен для работы совместно с термостатическими головками, ограничителями температуры обратного потока или приводами. Сбалансированный по давлению конус обеспечивает работу клапана в системах с высоким перепадом давления. Поставляется от DN 10 до DN 50 с внутренней или наружной резьбой, а также пресс-соединениями.

C малым гидравлическим сопротивлением

Термостатические клапаны с малым гидравлическим сопротивлением применяются в двухтрубных низкотемпературных системах отопления с небольшой разницей температур и в традиционных однотрубных системах отопления.

Eclipse 300

Термостатический клапан Eclipse 300 оснащен уникальным встроенным ограничителем, который регулирует избыточный расход. Расход регулируется непосредственно на клапане. После корректировки он не будет превышен даже при наличии изменений нагрузки в системе. Клапан контролирует расход независимо от перепада давления. Следовательно, сложные расчеты, чтобы определить настройку не требуется.

Eclipse F

Термостатический клапан Eclipse оснащен уникальным встроенным ограничителем, который регулирует избыточный расход. Расход регулируется непосредственно на клапане. После корректировки он не будет превышен даже при наличии изменений нагрузки в системе. Клапан контролирует расход независимо от перепада давления. Следовательно, сложные расчеты, чтобы определить настройку не требуется.

Термостатические трехходовые клапаны

Термостатические трехходовые клапаны используются в двухтрубных насосных системах отопления. Использование в однотрубных насосных системах отопления возможно при замене термостатической вставки. При одновременном закрытии практически всех клапанов создается дополнительное давление в системе отопления. Если трехходовой клапан перекрывает циркуляцию в радиаторе, то байпас на обратный поток полностью открывается. Это помогает избежать появления дополнительных перепадов давления в системе и поддерживать постоянное рабочее давление. Байпас может быть Т-образно соединен с обратным потоком от радиатора.

Eclipse

Термостатический клапан Eclipse оснащен уникальным встроенным ограничителем, который регулирует избыточный расход. Расход регулируется непосредственно на клапане. После корректировки он не будет превышен даже при наличии изменений нагрузки в системе. Клапан контролирует расход независимо от перепада давления. Следовательно, сложные расчеты, чтобы определить настройку не требуется.

RTL

Ограничитель температуры RTL теплоносителя предназначен для насосных систем, устанавливается на обратной подводке, например, к отопительному прибору, на выходе из контура напольного отопления, тем самым выполняя функцию ограничения температуры.

Клапаны обратного потока

Термостатические клапаны Heimeier для обратного направления потока могут использоваться в двухтрубных насосных системах отопления в случае ошибочного подключения прямого и обратного трубопроводов. Клапаны могут также устанавливаться на обратные трубопроводы высокорасположенных радиаторов. Это облегчает доступ к термостатической головке.

Calypso exact

Термостатический клапан применяется в двухтрубных системах отопления. Бесступенчатая предварительная настройка обеспечивает точное гидравлическое распределение, в завимости от мощностей потребителей. Клапан работает в широком диапазоне расходов, с улучшенными шумовыми характеристиками.

Аксессуары и запасные части

Аксессуары, запасные и модернизированные части для термостатических клапанов Eclipse, V-exact II, Calypso exact, Calypso, Standard, клапанов с малым гидравлическим сопротивлением, для обратного направления потока и термостатических трехходовых клапанов. Также для модернизированных клапанов Radiett/Renovett. Кроме того, для ТА-клапанов старого образца, в т.ч. RVT, RVO.
